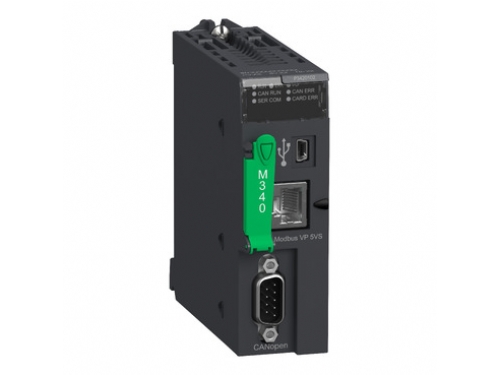

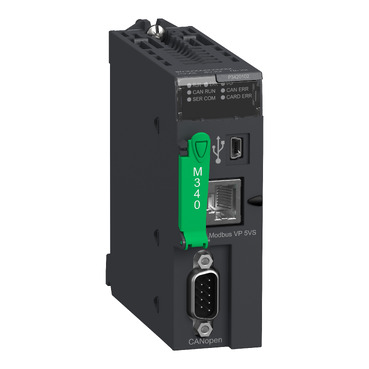

BMXP3420102 işlemci modülü M340 - maks 1024 Dijital + 256 analog G/Ç

Stok KoduBMXP3420102
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 25.299,72  + KDV
Kdv Dahil 30.359,66  58.383,97
Stokta var
Bu üründen Adet
Ürün Açıklaması

Açıklama

90mA / 24V DC akım tüketen, dahili güç kaynağı ile çalışan işlemci modülüdür Bu ürün sağlam, yüksek kaliteli ve en son yenilikçi teknolojiye dayalıdır Bağlantı işlemci modülü arayüzleri 2 Ethernet modülü ve 4 AS-Interface modülüdür Programların, sabitlerin, sembollerin ve verilerin yedeklenmesi için bir hafıza kartı ile birlikte verilir IP20 dereceli bir üründür Modül 1024 multi-kabinet, 704 tek- kabinet konfigürasyonu ayrık I/O işlemci kapasitesine ve 256 multi- kabinet, 66 tek- kabinet konfigürasyonlu analog I/O işlemci kapasitesine sahiptir 800kbps'ye kadar 0m - 40m, 0m - 6m iletim hızını destekler Ağırlığı 0.21kg Proses endüstrileri, yenilenebilir enerjiler, su, çimento, imalat, altyapı ve makine uygulamaları için uygundur Bu ürün CE onaylıdır EN 61131-2, EN 61000-6-4, EN 61000-6-2 ve EN 61010-2-201 standartlarını karşılamaktadır Hafıza kartı (BMXRMS008MP) programların, sabitlerin, sembollerin ve verilerin yedeği, dahili RAM 4096kB, dahili RAM 256kB veri, dahili RAM 3584kB program sabitleri ve sembollerle birlikte verilir Kompakt biçimli Modicon M340, küçük bir kutuda esneklik ve entegre işlevler sunar Sürecin merkezinde, hem Schneider Electric hem de üçüncü taraf cihazlarla size tak çalıştır çözümler sunar.

Teknik Özellikler

Ana

Ürün serisi

Modicon M340 otomasyon platformu

Ürün ya da bileşen tipi

Işlemci modülü

rafların sayısı

4

slotların sayısı

11

Dijital G/Ç işlemci kapasitesi

1024 G/Ç çoklu raf yapılandırması
704 G/Ç tekli raf yapılandırma

analog G/Ç işlemci kapasitesi

256 G/Ç çoklu raf yapılandırması
66 G/Ç tekli raf yapılandırma

uygulamaya özel kanal sayısı

36

izleme

Tanı sayaçları Modbus
Olay sayaçları Modbus
Tamamlayıcı

kontrol kanalları

Programlanabilir döngüler

hareket kontrolü

Bağımsız eksen CANopen

entegre bağlantı tipi

Yalıtımsız seri bağlantı RJ45 karakter modu, aktarim modu: taban bandında asenkron, RS232C, aktarim modu: 2 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn tam duplex
Yalıtımsız seri bağlantı RJ45 karakter modu, aktarim modu: taban bandında asenkron, RS485, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex
Yalıtımsız seri bağlantı RJ45, master/slave Modbus, RTU/ASCII, aktarim modu: taban bandında asenkron, RS232C, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex
Yalıtımsız seri bağlantı RJ45, master/slave Modbus, RTU/ASCII, aktarim modu: taban bandında asenkron, RS485, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex
USB portu -de 12 Mbit/s
CANopen ana veriyolu SUB-D 9, aktarim modu: 2 bükülmüş ekranlı çift -de 20 kbit/sn...1 Mbit/sn

haberleşme modülü işlemcisi

2 Ethernet haberleşme modülü
4 AS Arayüz modülü

embedded communication service

Ağ yönetimi (NMT) CANopen
Proses Veri Nesnesi (PDO) CANopen
Hizmet Veri nesnesi (SDO) CANopen
Özelf fonksiyonlar (SYNC, EMCY, TIME) CANopen

iletim hızı

1 Mbit/s 0…20 m 0…0,6 m
125 kbit/s 0…500 m 0…10 m
20 kbit/s 0…2500 m 0…300 m
250 kbit/s 0…250 m 0…10 m
50 kbit/s 0…1000 m 0…120 m
500 kbit/s 0…100 m 0…10 m
800 kbit/s 0…40 m 0…6 m

veriyolu tipi

CANopen M20 DS 301 V4.02 zincir bağlantı veya tap bağlantısı ile bağlı cihazlar CSMA/CA
CANopen M20 DS 303-2 zincir bağlantı veya tap bağlantısı ile bağlı cihazlar CSMA/CA
CANopen M20 DS 405 zincir bağlantı veya tap bağlantısı ile bağlı cihazlar CSMA/CA

slave sayısı

63 CANopen

segment başına cihaz sayısı

0…32 (karakter modu)
0…32 (Modbus)
0…16 için <205 m (CANopen)
0…32 için <185 m (CANopen)
0…64 için <160 m (CANopen)

cihazların sayısı

2 noktadan noktaya karakter modu
2 noktadan noktaya Modbus

veriyolu uzunluğu

0…10 m seri bağlantı yalıtımsız karakter modu segment
0…10 m seri bağlantı yalıtımsız Modbus segment
0…1000 m seri bağlantı yalıtımlı karakter modu segment
0…1000 m seri bağlantı yalıtımlı Modbus segment
0…15 m karakter modu noktadan noktaya
0…15 m Modbus noktadan noktaya

Maksimum THDI

<15 m seri bağlantı yalıtımsız karakter modu segment
<15 m seri bağlantı yalıtımsız Modbus segment
<40 m seri bağlantı yalıtımlı karakter modu segment
<40 m seri bağlantı yalıtımlı Modbus segment

adreslerin sayısı

0…248 için karakter modu
0…248 için Modbus

istekler

Istek başına 1 K veri baytı karakter modu
RTU isteği başına 252 veri baytı Modbus
ASCII isteği başına 504 veri baytı Modbus

kontrol parametresi

Her çerçevede bir CRC (RTU) Modbus
Her çerçevede bir LRC (ASCII) karakter modu
Her çerçevede bir LRC (ASCII) Modbus

bellek açıklaması

Hafıza kartı (BMXRMS008MP) sağlanır programları, sabitleri, simgeleri ve verileri yedekleme
Dahili RAM 4096 kB
Dahili RAM 256 kB veri
Dahili RAM 3584 kB program sabitleri ve simgeleri

nesne alanlarının maksimum boyutu

256 kB yeri belirlenmemiş dahili veri
32634 %Mi yeri belirlenmiş dahili bitler

nesne alanlarının varsayılan boyutu

1024 %MWi iç word yeri belirlenmiş dahili veri
256 %KWi sabit constant word yeri belirlenmiş dahili veri
512 %Mi yeri belirlenmiş dahili bitler

uygulama yapısı

Yardımcı görev yok
1 döngüsel/periyodik master görevi
1 periyodik hızlı görev
64 olay görevi

Tam yük çalışma süresi

0.12 µs Boolean
0.17 µs çift uzunluktaki wordler
0.25 µs tek uzunluktaki wordler
1.16 µs sabit olmayan noktalar

msn başına talimat sayısı

6,4 Kinst/msn %65 Boolean ve %35 sabit aritmetik
8,1 Kinst/msn % 100 Boolean

sistem artıklığı

0,13 ms için hızlı görev
0,7 ms için ana görev

akım tüketimi

90 mA -de 24 V DC

besleme

Raf üzerinden dahili güç besleme

İşaretleme

CE

durum LED'i

1 LED (yeşil) entegre makine/kurulum veriyolu çalışması (CAN RUN)
1 LED (yeşil) işlemci çalışıyor (RUN)
1 LED (kırmızı) G/Ç modülü, hata (G/Ç)
1 LED (kırmızı) entegre makine/kurulum veriyolu hatası (CAN ERR)
1 LED (kırmızı) bellek kartı hatası (CARD ERR)
1 LED (kırmızı) işlemci veya sistem hatası (ERR)
1 LED (sarı) Modbus'ta (SER COM) etkinlik

Ürün ağırlığı

0,21 kg
Ortam

Nominal çalışma ortam sıcaklığı

0…60 °C

bağıl nem

10…95 % yoğuşmasız

IP koruma derecesi

IP20

koruyucu bakım

TC

direktifler

2014/35/EU - alçak gerilim direktifi
2014/30/EU - elektromanyetik uyumluluk

ürün sertifikaları

CE
UL
CSA
RCM
EAC
Deniz Ticareti

standartlar

EN 61131-2
EN/IEC 61010-2-201
UL 61010-2-201
CSA C22.2 No 61010-2-201
IACS E10
EN/IEC 61000-6-5, interface type 1 and type 2
EN/IEC 61850-3, location G

çevresel özellik

Tehlikeli konum sınıf I bölüm 2
Ürün Dökümanları
M340 Katalog - M340 Katalog M340 Kullanıcı Kılavuzu - M340 Kullanıcı Kılavuzu
