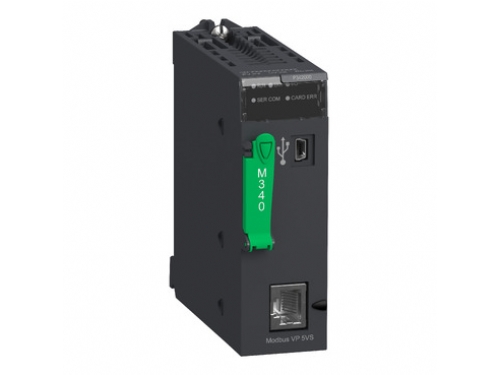

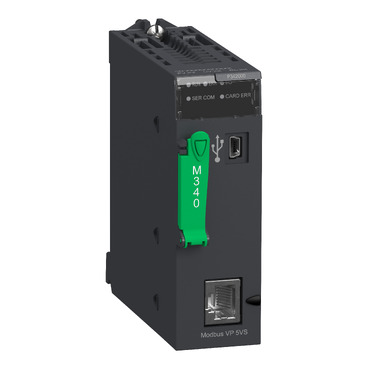

BMXP342000 işlemci modülü M340 - maks 1024 Dijital + 256 analog G/Ç - Modbus

Stok KoduBMXP342000

Yeni
Ürün

İndirimli
Ürün

Kdv Hariç 18.275,47 + KDV

Kdv Dahil 21.930,57 42.174,17

Stokta var

Bu üründen Adet

Beğen Fiyatı Düşünce Haber Ver Arkadaşıma Gönder Ürün Detaylarını Yazdır

Ürün Açıklaması

Açıklama

72mA / 24V DC akım tüketen, dahili güç kaynağı ile çalışan işlemci modülüdür Bu ürün sağlam, yüksek kaliteli ve en son yenilikçi teknolojiye dayalıdır Bağlantı işlemci modülü arayüzleri 2 Ethernet modülü ve 4 AS-Interface modülüdür Programların, sabitlerin, sembollerin ve verilerin yedeklenmesi için bir hafıza kartı ile birlikte verilir IP20 dereceli bir üründür Modül 1024 multi-kabinet konfigürasyonu ayrık I/O işlemci kapasitesine ve 256 multi-kabinet, 66 tek-kabinet konfigürasyonu analog I/O işlemci kapasitesine sahiptir 128kb veri, 2048kb, 1792kb program dahili RAM bellek kapasitesini destekler 0.2kg ağırlığıdır Proses endüstrileri, yenilenebilir enerjiler, su, çimento, imalat, altyapı ve makine uygulamaları için uygundur Bu ürün CE onaylıdır EN 61131-2, EN 61000-6-4, EN 61000-6-2 ve EN 61010-2-201 standartlarını karşılamaktadır 2 paket halinde gönderilmektedir (PCE ve SO2 tipleri) Kompakt biçimli Modicon M340, küçük bir kutuda esneklik ve entegre işlevler sunar Sürecin merkezinde, hem Schneider Electric hem de üçüncü taraf cihazlarla size tak çalıştır çözümler sunar.

Teknik Özellikler

Ana
Ürün serisi	Modicon M340 otomasyon platformu
Ürün ya da bileşen tipi	Işlemci modülü
rafların sayısı	1
slotların sayısı	11
Dijital G/Ç işlemci kapasitesi	1024 G/Ç tekli raf yapılandırma
analog G/Ç işlemci kapasitesi	256 G/Ç çoklu raf yapılandırması 66 G/Ç tekli raf yapılandırma
uygulamaya özel kanal sayısı	36
izleme	Tanı sayaçları Modbus Olay sayaçları Modbus

Tamamlayıcı
kontrol kanalları	Programlanabilir döngüler
entegre bağlantı tipi	Yalıtımsız seri bağlantı RJ45 karakter modu, aktarim modu: taban bandında asenkron, RS232C, aktarim modu: 2 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn tam duplex Yalıtımsız seri bağlantı RJ45 karakter modu, aktarim modu: taban bandında asenkron, RS485, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex Yalıtımsız seri bağlantı RJ45, master/slave Modbus, RTU/ASCII, aktarim modu: taban bandında asenkron, RS232C, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex Yalıtımsız seri bağlantı RJ45, master/slave Modbus, RTU/ASCII, aktarim modu: taban bandında asenkron, RS485, aktarim modu: 1 bükülmüş ekranlı çift -de 0,3...19,2 kbit/sn yarım duplex USB portu -de 12 Mbit/s
haberleşme modülü işlemcisi	2 Ethernet haberleşme modülü 4 AS Arayüz modülü
segment başına cihaz sayısı	0…32 (karakter modu) 0…32 (Modbus)
cihazların sayısı	2 noktadan noktaya karakter modu 2 noktadan noktaya Modbus
veriyolu uzunluğu	0…10 m seri bağlantı yalıtımsız karakter modu segment 0…10 m seri bağlantı yalıtımsız Modbus segment 0…1000 m seri bağlantı yalıtımlı karakter modu segment 0…1000 m seri bağlantı yalıtımlı Modbus segment 0…15 m karakter modu noktadan noktaya 0…15 m Modbus noktadan noktaya
Maksimum THDI	<15 m seri bağlantı yalıtımsız karakter modu segment <15 m seri bağlantı yalıtımsız Modbus segment <40 m seri bağlantı yalıtımlı karakter modu segment <40 m seri bağlantı yalıtımlı Modbus segment
adreslerin sayısı	0…248 için karakter modu 0…248 için Modbus
istekler	Istek başına 1 K veri baytı karakter modu RTU isteği başına 252 veri baytı Modbus ASCII isteği başına 504 veri baytı Modbus
kontrol parametresi	Her çerçevede bir CRC (RTU) Modbus Her çerçevede bir LRC (ASCII) karakter modu Her çerçevede bir LRC (ASCII) Modbus
bellek açıklaması	Dahili RAM 4096 kB Dahili RAM 256 kB veri Dahili RAM 3584 kB program sabitleri ve simgeleri Hafıza kartı (BMXRMS008MP) sağlanır programları, sabitleri, simgeleri ve verileri yedekleme
nesne alanlarının maksimum boyutu	128 kB yeri belirlenmemiş dahili veri 16250 %Mi yeri belirlenmiş dahili bitler 32464 %MWi iç word yeri belirlenmiş dahili veri 32760 %KWi sabit word yeri belirlenmiş dahili veri
nesne alanlarının varsayılan boyutu	128 %KWi sabit word yeri belirlenmiş dahili veri 256 %Mi yeri belirlenmiş dahili bitler 512 %MWi iç word yeri belirlenmiş dahili veri
uygulama yapısı	1 döngüsel/periyodik master görevi 1 periyodik hızlı görev Yardımcı görev yok 32 olay görevi
Tam yük çalışma süresi	0.18 µs Boolean 0.26 µs çift uzunluktaki wordler 0.38 µs tek uzunluktaki wordler 1.74 µs sabit olmayan noktalar
msn başına talimat sayısı	4,2 Kinst/msn %65 Boolean ve %35 sabit aritmetik 5,4 Kinst/msn % 100 Boolean
sistem artıklığı	0,2 ms için hızlı görev 1,05 ms için ana görev
akım tüketimi	72 mA -de 24 V DC
besleme	Raf üzerinden dahili güç besleme
İşaretleme	CE
durum LED'i	1 LED (yeşil) işlemci çalışıyor (RUN) 1 LED (kırmızı) G/Ç modülü, hata (G/Ç) 1 LED (kırmızı) bellek kartı hatası (CARD ERR) 1 LED (kırmızı) işlemci veya sistem hatası (ERR) 1 LED (sarı) Modbus'ta (SER COM) etkinlik
Ürün ağırlığı	0,2 kg

Ortam
Nominal çalışma ortam sıcaklığı	0…60 °C
bağıl nem	10…95 % yoğuşmasız
IP koruma derecesi	IP20
koruyucu bakım	TC
direktifler	2014/35/EU - alçak gerilim direktifi 2014/30/EU - elektromanyetik uyumluluk
ürün sertifikaları	CE UL CSA RCM EAC Deniz Ticareti
standartlar	EN 61131-2 EN/IEC 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 IACS E10 EN/IEC 61000-6-5, interface type 1 and type 2 EN/IEC 61850-3, location G
çevresel özellik	Tehlikeli konum sınıf I bölüm 2

Ürün Dökümanları

M340 Katalog - M340 Katalog M340 Kullanıcı Kılavuzu - M340 Kullanıcı Kılavuzu
