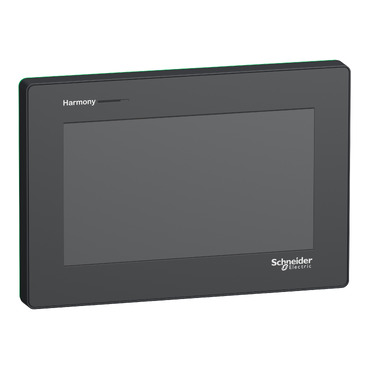

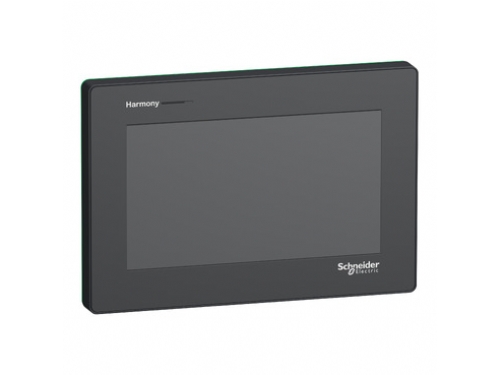

HMISTM6400 7´´W dokunmatik panel ekran, 1COMM, 2Eternet, USD ana bilgisayar&cihaz, 24VDC

Stok KoduHMISTM6400

Yeni
Ürün

İndirimli
Ürün

Kdv Hariç 18.418,92 + KDV

Kdv Dahil 22.102,71 46.047,31

Stokta var

Bu üründen Adet

Beğen Fiyatı Düşünce Haber Ver Arkadaşıma Gönder Ürün Detaylarını Yazdır

Ürün Açıklaması

Açıklama

Bu HMI arayüzü, 16 milyon renk ve 800 x 480 piksel çözünürlük (WVGA) ile 7 inç genişliğindedir 22 mm buton montaj sistemine sahip modüler bir HMI'dır ve sezgisel kullanıcı deneyimi için EcoStruxure Operator Terminal Expert yazılımı tarafından desteklenmektedir 800 MHz ARM Cortex-A8 CPU, 1 GB cihaz belleği, 128 MB kullanıcı veri belleği ve 512 KB yedek belleğe sahiptir Bu HMI ST6, 2x Ethernet port, 1x COM1 (RS-232C veya RS-485), 1x USB 2.0 Tip A ve 1x USB 2.0 Micro-B portu destekler Ebatları 208mm (genişlik) x 153mm (Yükseklik) x 45mm (derinlik) ve ağırlığı 0.80Kg Bu, paketleme, yiyecek ve içecek, tekstil, HVAC ekipmanları, ve kompresörler gibi sektörler ve ayrıca Web cihazlarının bakımını yapmak isteyen son kullanıcılar için tasarlanmıştır EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201 Standartlar ve CSA, CE, China RoHS, KC, REACH ATEX Zone2/22, Marine gibi sertifikalara uygundur Bu seri, basit makine operatörlerinin uygun görselleştirme, bağlantı, EcoStruxure Secure Connect Advisor ile siber güvenlik ve uygun maliyetli ekipman ihtiyaçlarını karşılamak üzere tasarlanmıştır Çeşitli Koruma dereceleri şunlardır: IP65F, Tip 1, Tip 4X (yalnızca iç mekanda kullanım), Tip 12 ve Tip 13 (düzgün bir şekilde kutuya monte edildiğinde ön panelde).

Teknik Özellikler

Ana
Ürün serisi	Harmony ST6
Ürün ya da bileşen tipi	Dokunmatik panel ekranı
işlemci adı	ARM Cortex-A8

Tamamlayıcı
ekran boyutu	7 inç
ekran tipi	Renkli TFT LCD
ekran rengi	16 milyon renk
ekran çözünürlüğü	800 x 480 piksel WVGA
dokunmatik panel	Tekli dokunmatik analog dirençli
arka aydınlatma ömrü	20000 saatile Beyaz
parlaklık	16 seviye
karakter yazı tipi	ASCII ASCII (Avrupa karakterleri) Çince (basitleştirilmiş Çince) Japonca (ANK, Kanji) Katakana Korece Tayvanca (geleneksel Çince)
[Us] nominal besleme gerilimi	24 V DC (+/- %20)
Kalkış akımı	30 A
yerel sinyalleme	Durum LED'i yeşil, sabit için çevrimdışı Durum LED'i yeşil, sabit için çalışıyor Durum LED'i yeşil, yanıp sönen için çalışıyor Durum LED'i yeşil, sönen için beklemede Durum LED'i turuncu, yanıp sönen için yazılım başlatılıyor Durum LED'i kırmızı, sabit için güç besleme (ON) Durum LED'i kırmızı, yanıp sönen için çalışıyor Durum LED'i kırmızı, off için güç besleme (OFF)
güç tüketimi	10,4 W
sayfaların sayısı	200 uygulama sayfası
yazılım paketi	EcoStruxure Operator Terminal Expert
işlemci frekansı	800 MHz
port Ethernet	10/100BASE
bellek açıklaması	1 GB device memory 128 MB user data memory 512 kB yedek bellek
entegre bağlantı tipi	1 COM1 seri bağlantı - dişi RJ45 - RS232C/RS485 (hiz: 2400...115200 bps)alt 1 USB 2.0 tip Aback 1 USB 2.0 type micro Bback 2 Ethernet - dişi RJ45alt
besleme	Harici besleme
gerçek zamanlı saat	Dahili 0...50 °C Dahili 10...90 % RH
karşıdan yüklenebilir protokoller	Modbus Uni-TE Üçüncü taraf protokoller
ürün markası	Schneider Electric Modicon Mitsubishi Melsec Omoron Sysmac Rockwell Automation Allen-Bradley Siemens Simatic
sabitleme modu	Ø 22 mm delik, montaj yeri 1,5 - 6 mm ince panel 'e uygunUL 61010-2-201 Ø 22 mm delik 'e uygunIEC 61131-2 Ø 22 mm delik 'e uygunIEC 61000-6-2
muhafaza malzemesi	PC
ön malzeme	Plastik
İşaretleme	CE
kesim boyutları	Ø 22,5 mm
yükseklik	137,2 mm
genişlik	201,2 mm
Derinlik	57,7 mm
Ürün ağırlığı	0,76 kg

Ortam
mikro kırılmalara bağışıklık	2 ms
Standartlar	IEC 61000-6-4 IEC 61000-6-2 IEC 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201 CSA C22.2 No 213
Ürün sertifikaları	CE UKCA cULus RCM KC CULus Sınıf 1 Bölüm 2 DNV ABS RINA BV
direktifler	2014/35/EU - alçak gerilim direktifi 2014/30/EU - elektromanyetik uyumluluk
Nominal çalışma ortam sıcaklığı	0…50 °C
Depolama ortam koşulları	-20…60 °C
bağıl nem	10…90 % yoğuşmasız
çalışma yüksekliği	2000 m
IP koruma derecesi	IP20 'e uygunIEC 61131-2 (arka panel) IP65 'e uygunIEC 61131-2 (ön panel)
NEMA koruma derecesi	NEMA 4 ön panel (iç mekan kullanımı) NEMA 13 front panel (in enclosure)
darbe dayanımı	147 m/s² için 11 ms (10 döngü için X, Y, Z yönleri (yakl. 100 dk)) 'e uygunIEC 61131-2
titreşim direnci	+/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 10 döngü için X, Y, Z yönleri (yakl. 100 dk) 'e uygunIEC 61131-2 9,8 m/s²[Alan](f =[Alan]9…150 Hz)
elektromanyetik uyumluluk	Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (güç portları) conforming to IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (sinyal portları) Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to IEC 61000-4-2 seviye 3 Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı)
