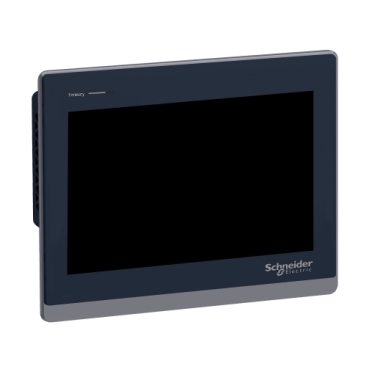

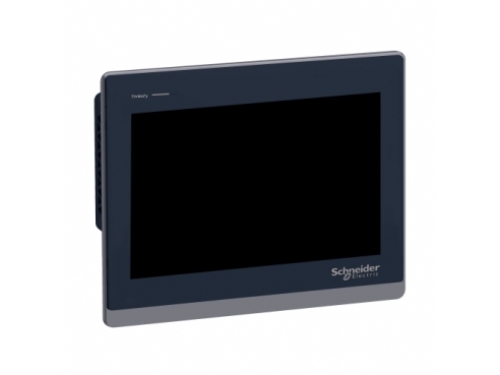

HMISTW6500 Dokunmatik panel ekran, Harmony ST6 & STW6, 10"W ekran, 2Ethernet, USB ana bilgisayar&cihaz, 24 VDC

Stok KoduHMISTW6500

Yeni
Ürün

İndirimli
Ürün

Kdv Hariç 24.864,59 + KDV

Kdv Dahil 29.837,51 62.161,48

Stokta var

Bu üründen Adet

Beğen Fiyatı Düşünce Haber Ver Arkadaşıma Gönder Ürün Detaylarını Yazdır

Ürün Açıklaması

Açıklama

Bu Temel Web HMI paneli Schneider Electric Harmony ST6 serisine aittir. Bu tek dokunuşlu rezistif HMI, çeşitli çalışma modlarını gösteren çok renkli bir durum göstergesine sahip alüminyum ön panelden yapılmıştır. Bu HMI arayüzü 10.1 inç genişliğinde, 16 milyon renk ve 1024 x 600 piksel çözünürlüktedir (SVGA). Önceden yüklenmiş HTML5 tarayıcısı bulunan, kullanıma hazır agnostik HMI terminalidir. 800 MHz ARM Cortex-A8 CPU, 512 MB cihaz belleği, 512 MB kullanıcı veri belleği ve 128 KB yedek belleği bulunuyor. Bu HMI STW6, 1x Ethernet portu ve 1x USB 2.0 Tip A'yı destekler. (1x USB 2.0 Micro-B portu devre dışıdır). Boyutları 273mm (genişlik) x 203mm (yükseklik) x 47mm (derinlik) olup ağırlığı 1,30kg'dır. Bu, paketleme, gıda ve içecek, tekstil, HVAC ekipmanları ve kompresörler gibi endüstrilere ve ayrıca Web cihazlarının bakımını arayan son kullanıcılara yöneliktir. EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201 gibi standartlara ve CSA, CE, China RoHS, KC, REACH gibi sertifikasyonlara uygundur. Bu seri, basit makine operatörlerinin iyi görselleştirme, bağlantı, siber güvenlik ve uygun maliyetli ekipman ihtiyaçlarını karşılamak üzere tasarlanmıştır. Çeşitli koruma dereceleri şunlardır: IP65F, Tip 1, Tip 4X (sadece iç mekanda kullanım), Tip 13 (bir muhafazaya düzgün şekilde takıldığında ön panelde).

Teknik Özellikler

Ana
Ürün serisi	Harmony ST6
Ürün ya da bileşen tipi	Dokunmatik panel ekranı
yazılım gösterimi	Operatör için web arayüzü
işlemci adı	ARM Cortex-A8

Tamamlayıcı
ekran boyutu	10 inç
ekran tipi	Renkli TFT LCD
ekran rengi	16 milyon renk
ekran çözünürlüğü	1024 x 600 pixel WSVGA
dokunmatik panel	Tekli dokunmatik analog dirençli
arka aydınlatma ömrü	50000 saatile Beyaz
parlaklık	16 seviye
karakter yazı tipi	ASCII ASCII (Avrupa karakterleri) Katakana
[Us] nominal besleme gerilimi	24 V DC (+/- %20)
Kalkış akımı	30 A
yerel sinyalleme	Durum LED'i yeşil, sabit için çevrimdışı Durum LED'i yeşil, sabit için çalışıyor Durum LED'i yeşil, yanıp sönen için çalışıyor Durum LED'i yeşil, sönen için beklemede Durum LED'i turuncu, yanıp sönen için yazılım başlatılıyor Durum LED'i kırmızı, sabit için güç besleme (ON) Durum LED'i kırmızı, yanıp sönen için çalışıyor Durum LED'i kırmızı, off için güç besleme (OFF)
güç tüketimi	12,6 W
işlemci frekansı	800 MHz
port Ethernet	10/100BASE
bellek açıklaması	512 MB device memory 512 MB yedek bellek 128 kB user data memory
entegre bağlantı tipi	1 USB 2.0 tip Aback 1 Ethernet - dişi RJ45alt
besleme	Harici besleme
gerçek zamanlı saat	Dahili 0...50 °C Dahili 10...90 % RH
sabitleme modu	4 vidayla, montaj yeri 1,6...5 mm ince panel 'e uygunUL 61010-2-201 4 vidayla 'e uygunIEC 61131-2 4 vidayla 'e uygunIEC 61000-6-2
muhafaza malzemesi	PC
ön malzeme	Alüminyum
İşaretleme	CE
kesim boyutları	255 x 185 mm panel cut dimension
yükseklik	203 mm
genişlik	273 mm
Derinlik	47 mm
Ürün ağırlığı	1,3 kg

Ortam
mikro kırılmalara bağışıklık	10 ms
Standartlar	IEC 61000-6-4 IEC 61000-6-2 IEC 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201
Ürün sertifikaları	CSA CE UKCA
direktifler	2014/35/EU - alçak gerilim direktifi 2014/30/EU - elektromanyetik uyumluluk
Nominal çalışma ortam sıcaklığı	0…50 °C
Depolama ortam koşulları	-20…60 °C
bağıl nem	10…90 % yoğuşmasız
çalışma yüksekliği	2000 m
IP koruma derecesi	IP20 'e uygunIEC 61131-2 (arka panel) IP65 'e uygunIEC 61131-2 (ön panel)
NEMA koruma derecesi	NEMA 4 ön panel (iç mekan kullanımı) NEMA 13 front panel (in enclosure)
darbe dayanımı	147 m/s² için 11 ms (X, Y, Z directions for 3 times) 'e uygunIEC 61131-2
titreşim direnci	+/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 10 döngü için X, Y, Z yönleri (yakl. 100 dk) 'e uygunIEC 61131-2 9,8 m/s²[Alan](f =[Alan]9…150 Hz)
elektromanyetik uyumluluk	Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (güç portları) conforming to IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (sinyal portları) Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to IEC 61000-4-2 seviye 3 Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı)
