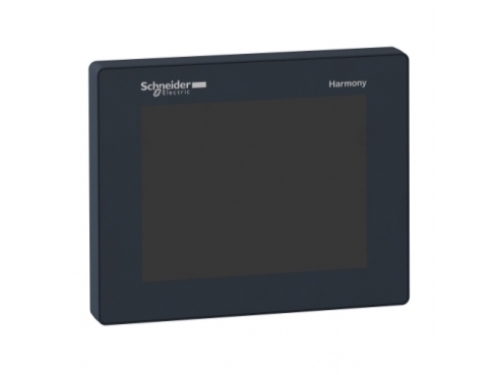

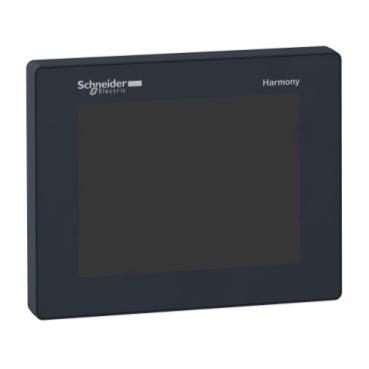

HMISCU8A5 5–7 renkli dokunmatik kontrolör paneli - Dig 16 giriş/10 çıkış

Harmony SCU

Küçük touch HMI kontrolörü

5,7 inç

Ile arkadan aydınlatmalı LED renkli TFT LCD

Analog

Açılı

320 x 240 pixels QVGA

50000 saatile 65000 renk

Dokunmatik panel üzerinden 16 düzey

60° sol
60° sağ
40° üst
60° alt

Tayvanca (geleneksel Çince)
ASCII
Korece
Japonca (ANK, Kanji)
Çince (basitleştirilmiş Çince)

Harici kaynak

24 V (20,4…28,8 V)DC

10 ms

30 A

24 W

Gösterge yok

Dahili bellek kapasitesi ile sınırlı

SoMachine

Harmony

CPU RISC

333 MHz

Flash NAND, 128 MB
Dahili veri depolama FRAM, 128 kB
Uygulama çalıştırma DRAM, 128 MB

1 seri bağlantı - RJ45 - RS232/RS485 (hiz: <= 115,2 kbit/sn)
1 Ethernet TCP/IP - RJ45
1 USB 2.0 tip mini B
1 USB 2.0 tip A
CANopen ana veriyolu - SUB-D 9

Dahili

Modbus TCP/IP
CANopen
Modbus

1 somun ile - çap: Ø 22 mm, montaj yeri: 1...6 mm ince panel

PC/PBT ve PAA

147 m/s² için 11 ms (DIN rayı üzerine) 'e uygunIEC 60068-2-27
294 m/s² için 6 ms (pano montajı üzerine) 'e uygunIEC 60068-2-27

+/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 'e uygunIEC 60068-2-6
1 gn[Alan](f =[Alan]9…150 Hz) 'e uygunIEC 60068-2-6

Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı) conforming to IEC 61000-4-2
Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to IEC 61000-4-2
Elektromanyetik alanlara duyarlılık - test level: 10 V/m (80 MHz...3 GHz) conforming to IEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (güç hatları) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (analog G/Ç ve çalışma gerilimi arasında) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (röle telleri) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (Ethernet hattı) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (COM hattı) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (CAN hattı) conforming to IEC 61000-4-4
Kesinti bağışıklık testi - test level: 2 kV (güç besleme (ortak mod)) conforming to IEC 61000-4-5
Kesinti bağışıklık testi - test level: 1 kV (güç besleme (diferansiyel mod)) conforming to IEC 61000-4-5
Kesinti bağışıklık testi - test level: 1 kV ortak mod (dijital G/Ç) conforming to IEC 61000-4-5
Kesinti bağışıklık testi - test level: 0,5 kV diferansiyel mod (dijital G/Ç) conforming to IEC 61000-4-5
Iletimli RF kesintileri - test level: 10 V (0,15...80 MHz) conforming to IEC 61000-4-6
Iletimli emisyon - test level: 150 kHz...30 MHz conforming to EN 55011
Yayılmalı emisyon - test level: 30 MHz...1 GHz conforming to EN 55011

2 için hızlı giriş (normal mod) 'e uygunIEC 61131-2 Tip 1
14 için dijital giriş 'e uygunIEC 61131-2 Tip 1

24 V DC, ayrık giriş lojiği: blok veya kaynak (pozitif/negatif)

1 için hızlı giriş (HSC modu)
2 için dijital giriş

7,83 mA için hızlı giriş
5 mA için dijital

2.81 kOhm
4,7 kOhm

15…28,8 V DC, gerilim (durum 1): >= 15 V, akım (durum 1): >= 5 mA, gerilim (durum 0): <= 5 V, akım (durum 0): <= 1.5 mA
15…28,8 V DC, gerilim (durum 1): >= 15 V, akım (durum 1): >= 2.5 mA, gerilim (durum 0): <= 5 V, akım (durum 0): <= 1 mA

0 ms filtre yok (yok)
0,004...0,04 ms kontak filtresi (Nx0,5ms (64>=N>=2) adımlı mandal/olay ve kümülatif filtre)
3...12 ms entegratör (yok/çalıştır/durdur)

100 kHz için hızlı giriş (enkoder modu) - kontrol tipi A/B
100 kHz için hızlı giriş - kontrol tipi monofaze
100 kHz için hızlı giriş - kontrol tipi darbe/yön

Ekranlı kablo: <10 m için hızlı giriş
Ekranlı kablo: <100 m için dijital giriş
Ekransız kablo: <50 m için dijital giriş

3,5 mm

Ile asiri gerilim korumasi

500 V DC

Hiçbiri

2 hızlı çıkış (normal mod), çikis lojigi: kaynak
8 dijital çıkış, çikis lojigi: kaynak

24 V DC (gerilim limitli: 19,2...28,8 V)ile transistör ayrık çıkış(lar)
24 V DC (gerilim limitli: 5...30 V)ile röle ayrık çıkış(lar)
220 V AC (gerilim limitli: 100...250 V)ile röle ayrık çıkış(lar)

2 için hızlı giriş, terminaller: FI0...FI1
14 için dijital giriş, terminaller: DI0...DI13
2 için hızlı çıkış, terminaller: FQ0...FQ1
8 için dijital çıkış, terminaller: DQ0...DQ7

2 A (ortak çıkış başına akım <4 A), yanıt süresi 5 msile açma kontağı için dijital çıkış
2 A (ortak çıkış başına akım <4 A), yanıt süresi 2 msile kapama kontağı için dijital çıkış
300 mA, yanıt süresi 2 ms için hızlı çıkış (normal mod)
50 mA, yanıt süresi 2 ms için hızlı çıkış (PWM veya PTO modu)

> 10 MOhm G/Ç ve iç lojik arasında
> 10 MOhm güç beslemesi ve toprak arasında

100 kHz için hızlı çıkış (PTO modu)
1 kHz için hızlı çıkış (PWM modu)

Tam ölçeğin +/- %0,1'i döngü oranı %1...99 için hızlı çıkış (PWM veya PTO modu)
Tam ölçeğin %1'i döngü oranı %1...99 için hızlı çıkış (PWM veya PTO modu)
Tam ölçeğin +/- % 5'i döngü oranı %10...90 için hızlı çıkış (PWM veya PTO modu)
Tam ölçeğin +/- % 10'u döngüsel oran %20...80 için hızlı çıkış (PWM veya PTO modu)
Tam ölçeğin +/- % 15'i döngü oranı %30...70 için hızlı çıkış (PWM veya PTO modu)

129,4 mm

163 mm

76,22 mm

0,764 kg

IEC 61000-6-2
ANSI/ISA 12-12-01
CSA C22.2 No 213 Sınıf I Bölüm 2
FCC Sınıf A
EN 61131-2
UL 508

cULus 508
KCC
cULus CSA 22-2 No 142
GOST
cUL 1604 Sınıf 1 Bölüm 2
C-Tick
UKCA
UKEX

CE

0…50 °C

-20…60 °C

5…85 % yoğuşmasız

<= 2000 m

0…10000 m

800...1114 hPa

IP20 'e uygunIEC 60529 (arka panel)
IP65 'e uygunIEC 60529 (ön panel)

NEMA 4X ön panel

2 'e uygunIEC 60664

Korozif gazsız
