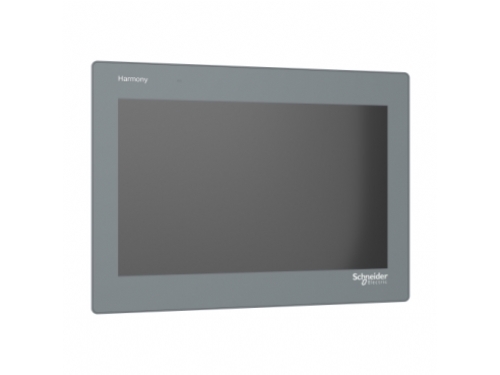

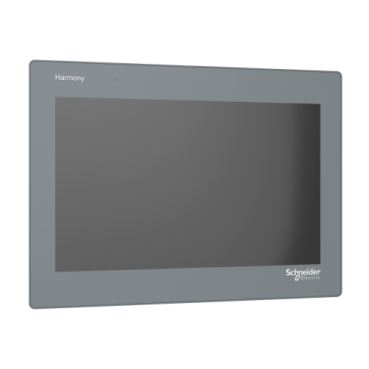

HMIET6600 12" geniş ekran dokunmatik panel, 16M renk, COM x 2, ETH x 1, USB ana bilgisayar / cihaz, RTC, DC24V

Stok KoduHMIET6600

Yeni
Ürün

İndirimli
Ürün

Kdv Hariç 33.987,98 + KDV

Kdv Dahil 40.785,58 84.969,96

Stokta var

Bu üründen Adet

Beğen Fiyatı Düşünce Haber Ver Arkadaşıma Gönder Ürün Detaylarını Yazdır

Ürün Açıklaması

HMIET6600, Schneider Electric'in Easy Harmony ET6 serisinin önemli bir dokunmatik panelidir Bu tek dokunuş dirençli HMI Eternet paneli, yüksek çözünürlüğe ve daha fazla renge sahiptir Bu HMI arayüz, 16 milyon renk ve 1,280 x 800 piksel çözünürlük (WXGA) ile 12.1 inç genişliğindedir Sezgisel kullanıcı deneyimi için Vijeo Designer Basic yazılımı tarafından desteklenmektedir 800 MHz ARM Cortex-A8 CPU'ya, 256 MB sistem ve uygulama belleğine, 128 KB kalıcı belleğe sahiptir Bu HMI ET6, Eternet bağlantı noktası, COM1 (RS-232C), COM2 (RS-422/485), 1x USB 2.0 Tip A ve 1x USB 2.0 Micro-B bağlantı noktasını destekler Boyutları 310.5 mm (genişlik) x 232.5 mm (yükseklik) x 50 mm (derinlik) ve ağırlığı 1.62 Kg'dır Bu, Paketleme, HVAC, Pompa, Elektronik, akü, makine aletleri ve malzeme çalışma vb sektörler için tasarlanmıştır EN (61000-6-4, 61000-6-2, 61131-2), UL 61010- gibi standartlara uygundur 2-201, CSA C22.2 No 61010-2-201 ve UL, CE, KC, EAC, China RoHS, REACH gibi sertifikalara sahiptir HMI ET6 ile bakım aksesuarları (kurulum bağlantı vidası, güç kaynağı konnektörü, akü vb.) ve harici seçenekler (USB indirme kablosu, USB uzatma kablosu, ekran koruma sayfası vb.) mevcuttur 4 veya 6 adet bağlantı vidası ile panel montajı için tasarlanmıştır (vida sayısı ekran boyutuna bağlıdır) Bu, Paketleme, HVAC, Pompa, Elektronik, batarya, makine aletleri ve malzeme çalışma vb Koruma derecesi IP65F'dir EN (61000-6-4, 61000-6-2, 61131-2), UL 61010- gibi standartlara uygundur 2-201, CSA C22 2 No 61010-2-201 ve UL, CE, KC, EAC, China RoHS, REACH gibi sertifikalara sahiptir HMI ET6 ile bakım aksesuarları (kurulum bağlantı vidası, güç kaynağı konektörü, batarya vb ) ve harici seçenekler (USB indirme kablosu, USB uzatma kablosu, ekran koruma sayfası vb ) mevcuttur 4 veya 6 adet bağlantı vidası ile panel montajı için tasarlanmıştır (vida sayısı ekran boyutuna bağlıdır) Bu seri, OEM'lerin HMI tasarımlarını ve yatırımlarını optimize etmelerini sağlamak için yüksek çözünürlüklü ekran, daha fazla renk ve Eternet özelliği ile tasarlanmıştır Koruma derecesi IP65F'dir

Teknik Özellikler

Ana
Ürün serisi	Easy Harmony ET6
Ürün ya da bileşen tipi	Dokunmatik panel ekranı
yazılım gösterimi	Vijeo Designer Basic
işletim sistemi	VxWorks
işlemci adı	ARM Cortex-A8

Tamamlayıcı
ekran boyutu	12 inç
ekran tipi	Renkli TFT LCD
ekran rengi	16 milyon renk
ekran çözünürlüğü	1280 x 800 piksel WXGA
dokunmatik panel	Tekli dokunmatik analog dirençli
parlaklık	16 seviye
karakter yazı tipi	ASCII ASCII (Avrupa karakterleri) Çince (basitleştirilmiş Çince) Japonca (ANK, Kanji) Katakana Korece Tayvanca (geleneksel Çince)
[Us] nominal besleme gerilimi	24 V DC +/- %20
Kalkış akımı	30 A
yerel sinyalleme	Durum LED'i yeşil, sabit için çalışıyor Durum LED'i turuncu, sabit için yazılım başlatılıyor Durum LED'i kırmızı, sabit için güç besleme (ON) Durum LED'i, off için güç besleme (OFF)
güç tüketimi	14 W
sayfaların sayısı	200 uygulama sayfası
işlemci frekansı	800 MHz
port Ethernet	10/100BASE
bellek açıklaması	Device memory 256 MB User data memory 256 MB Yedek bellek 128 kB
entegre bağlantı tipi	1 COM1 seri bağlantı - 1 SUB-D 9 pimli erkek - RS232C (hiz: 2400...115200 bps)alt 1 COM2 seri bağlantı - 1 SUB-D 9 pimli erkek - RS422/RS485 (hiz: 2400...115200 bps)alt COM2 seri bağlantı (hiz: 2400...187500 bps)alt 1 Ethernetalt 1 USB 2.0 tip Aback 1 USB 2.0 type micro Bback
besleme	Harici besleme
gerçek zamanlı saat	Dahili 0...50 °C Dahili 10...90 % RH
karşıdan yüklenebilir protokoller	Modbus Uni-TE Üçüncü taraf protokoller
ürün markası	Schneider Electric
sabitleme modu	4 vidayla, montaj yeri 1,6...5 mm ince panel
kesim boyutları	295 x 217 mm panel cut dimension
yükseklik	233 mm
genişlik	311 mm
Derinlik	50 mm
Ürün ağırlığı	1,62 kg

Ortam
mikro kırılmalara bağışıklık	5 ms
muhafaza malzemesi	PC
ön malzeme	Plastik
Standartlar	EN 61000-6-4 EN 61000-6-2 EN 61131-2 UL 61010-2-201 CSA C22.2 No 61010-1-201
Ürün sertifikaları	CE UL EAC (beklemede) KC İşareti (beklemede)
direktifler	2014/35/EU - alçak gerilim direktifi 2014/30/EU - elektromanyetik uyumluluk
Nominal çalışma ortam sıcaklığı	0…50 °C
Depolama ortam koşulları	-20…60 °C
bağıl nem	10…90 % yoğuşmasız
çalışma yüksekliği	2000 m
IP koruma derecesi	IP20 'e uygunIEC 61131-2 (arka panel) IP65 'e uygunIEC 61131-2 (ön panel)
darbe dayanımı	147 m/s² için 11 ms (X, Y, Z directions for 3 times) 'e uygunEN/IEC 61131-2
titreşim direnci	+/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 10 döngü için X, Y, Z yönleri (yakl. 100 dk) 'e uygunEN/IEC 61131-2 9,8 m/s²[Alan](f =[Alan]9…150 Hz)
elektromanyetik uyumluluk	Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (güç portları) conforming to IEC 61000-4-4 Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (sinyal portları) Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to EN/IEC 61000-4-2 seviye 3 Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı)
