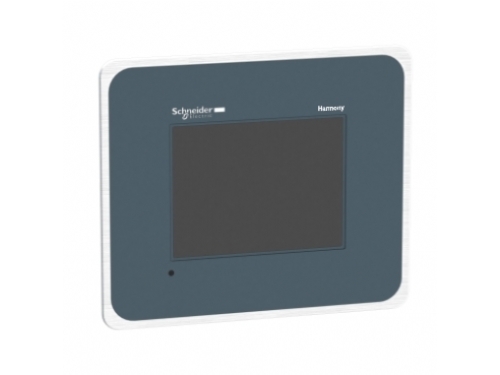

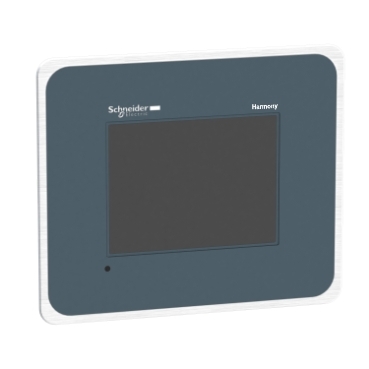

HMIGTO2315 Dokunmatik Operatör Paneli paslanmaz 320 x 240 piksel QVGA- 5,7" TFT - 96 MB

Harmony GTO

Gelişmiş dokunmatik panel

65536 renk

5,7 inç

Harici kaynak

Harmony

Lityum pil için dahili RAM, otonomi: 100 gün, sarj süresi = 5 d, pil ömrü = 10 yr

1 koruyucu kapak

Dokunmatik ekran

Arkadan aydınlatmalı renkli TFT LCD

320 x 240 pixels QVGA

1024 x 1024

Dirençli film, 1000000 cycles

50000 saat Beyaz -de 25 °C

16 seviye - kontrol dokunmatik panelle
16 seviye - kontrol yazılımla

Tayvanca (geleneksel Çince)
Japonca (ANK, Kanji)
Çince (basitleştirilmiş Çince)
ASCII
Korece

24 V DC

19,2…28,8 V

30 A

6,5 W harici cihazlara güç sağlanmazken
4,5 W arka aydınlatma KAPALIYKEN
5 W arka aydınlatma karartılmışken
10,5 W

Durum LED'i yeşil, sabit için çevrimdışı
Durum LED'i yeşil, sabit için çalışıyor
Durum LED'i turuncu, yanıp sönen için yazılım başlatılıyor
Durum LED'i kırmızı, sabit için güç besleme (ON)
Durum LED'i renksiz, sönen için güç besleme (OFF)
COM2 LED sarı, sabit için veri aktarılıyor
COM2 LED sarı, sönen için veri iletimi yok
SD kartı LED yeşil, sabit için kart takılı
SD kartı LED yeşil, sönen için kart takılı değil ya da erişilemiyor

Vijeo Designer yapılandırma yazılımı >= V6.1

Flash EPROM, 96 MB

512 kB dahili RAM (SRAM)

SD kart, <= 32 GB
SDHC kart, <= 32 GB

Schneider Electric Modicon Modbus
Schneider Electric Modicon Uni-TE
Schneider Electric Modicon Modbus Plus
Schneider Electric Modicon FIPWAY
Mitsubishi Melsec üçüncü taraf protokoller
Omoron Sysmac üçüncü taraf protokoller
Rockwell Automation Allen-Bradley üçüncü taraf protokoller
Siemens Simatic üçüncü taraf protokoller
Schneider Electric Modicon Modbus TCP

COM1 seri bağlantı SUB-D 9, arayüz: RS232C, aktarim hizi: 2400...115200 bps
COM2 seri bağlantı RJ45, arayüz: RS485, aktarim hizi: 2400...115200 bps
COM2 seri bağlantı RJ45, arayüz: RS485, aktarim hizi: 187,5 kbps ile uyumludur Siemens MPI
Ethernet RJ45, arayüz: 10BASE-T/100BASE-TX
Ethernet RJ45, arayüz: IEEE 802.3
USB 2.0 tip A
USB 2.0 tip mini B

Sıva altı montaj

8 somunla
4 L braketle

Paslanmaz çelik 304

PPT

Doğal konveksiyon

213,5 mm

181 mm

59,5 mm

1,2 kg

IEC 61000-6-2
UL 508
IEC 61131-2

KCC
CE
cULus
C-Tick
UKCA
UKEX

0…55 °C

-20…60 °C

10…90 % yoğuşmasız

< 2000 m

IP20 'e uygunIEC 60529 (arka panel)
IP66K 'e uygunIEC 60529 (ön panel)
IP66K 'e uygunDIN 40050-9 (ön panel)

NEMA 4X ön panel (iç mekan kullanımı)

147 m/s² X, Y ve Z yönlerinde 3 takoz 'e uygunIEC 61131-2

3,5 mm[Alan](f =[Alan]5…9 Hz) - 10 döngü için X, Y, Z yönleri (yakl. 100 dk) - 'e uygunIEC 61131-2
1 gn[Alan](f =[Alan]9…150 Hz) - 10 döngü için X, Y, Z yönleri (yakl. 100 dk) - 'e uygunIEC 61131-2

6 kV kontak deşarjı 'e uygunIEC 61000-4-2 seviye 3
