TM3DQ16T
80 0.0
5760.93 https://www.endustriyelticaret.com Stoklarda! Hemen Sipariş Ver!

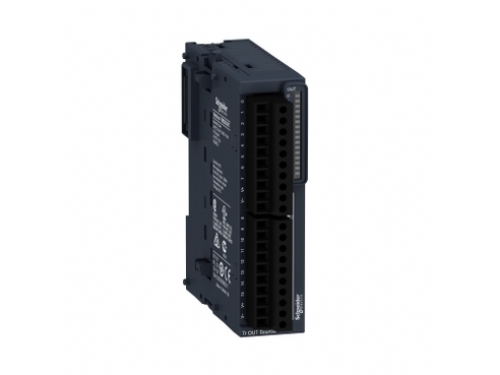

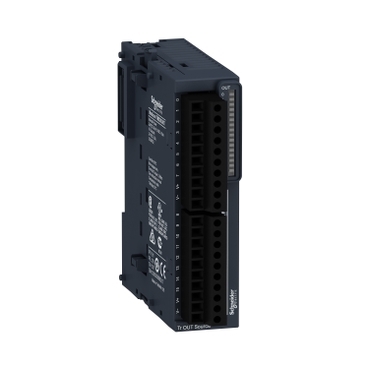

TM3DQ16T modül TM3 - 16 çıkış transistörü PNP

Stok KoduTM3DQ16T
Yeni
Ürün
İndirimli
Ürün
Kdv Hariç 4.800,78  + KDV
Kdv Dahil 5.760,93  12.001,95
Stokta var
Bu üründen Adet
Ürün Açıklaması

Teknik Özellikler

Ana

Ürün serisi

Modicon TM3

Ürün ya da bileşen tipi

Dijital çıkış modülü

seri uyumluluğu

Modicon M241
Modicon M251
Modicon M221
Modicon M262

Dijital çıkış tipi

Transistör

Dijital çıkış sayısı

16

Dijital çıkış lojiği

Pozitif lojik (kaynak)

Dijital çıkış gerilimi

24 V DC için transistör çıkışı

Dijital çıkış akımı

500 mA için transistör çıkışı
Tamamlayıcı

Dijital G/Ç sayısı

16

akım tüketimi

5 mA -de 5 V DC -de bara konnektörü üzerinden (kapalı durumda)
0 mA -de 24 V DC -de bara konnektörü üzerinden (kapalı durumda)
15 mA -de 5 V DC -de bara konnektörü üzerinden (açık durumda)
20 mA -de 24 V DC -de bara konnektörü üzerinden (açık durumda)

yanıt süresi

450 µs (açma)
450 µs (kapama)

Maksimum kaçak akımı

0,1 mA için transistör çıkışı

Maksimum gerilim düşüşü

<0,4 V

Maksimum tungsten yükü

<3 W için transistör çıkışı

yerel sinyalleme

Çıkış durumu: kanal başına 1 LED (yeşil)

elektrikli bağlantı

10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama çıkışlar için

Aygıtlar arasında maksimum kablo mesafesi

Ekransız kablo: <30 m için transistör çıkışı

yalıtım

Çıkışlar arasında yalıtımsız
Çıkış ve dahili lojik arasında AC

İşaretleme

CE

montaj desteği

Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel

yükseklik

90 mm

Derinlik

84,6 mm

genişlik

27,4 mm

Ürün ağırlığı

0,11 kg
Ortam

Standartlar

IEC 61131-2

Ürün sertifikaları

cULus
CE
UKCA
RCM
EAC
cULus HazLoc

elektrostatik deşarja direnç

8 kV havada 'e uygunIEC 61000-4-2
4 kV kontakta 'e uygunIEC 61000-4-2

elektromanyetik alanlara direnç

10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunIEC 61000-4-3

manyetik alanlara direnç

30 A/m 50/60 Hz 'e uygunIEC 61000-4-8

hızlı geçici akımlara direnç

1 kV için G/Ç 'e uygunIEC 61000-4-4

kesinti dayanımı

1 kV G/Ç ortak mod 'e uygunIEC 61000-4-5 DC

radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç

10 V 0,15...80 MHz 'e uygunIEC 61000-4-6
3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)

elektromanyetik emisyon

Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunIEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunIEC 55011

çalışma için ortam hava sıcaklığı

-10…35 °C dikey kurulum
-10…55 °C yatay kurulum

Depolama ortam koşulları

-25…70 °C

bağıl nem

10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)

IP koruma derecesi

IP20 koruyucu kapak yerindeyken

kirletme derecesi

2

çalışma yüksekliği

0...2000 m

depolama yüksekliği

0…3000 m

titreşim direnci

3,5 mm -de 5…8,4 Hz üzerinde DIN rayı
3 gn -de 8,4…150 Hz üzerinde DIN rayı
3,5 mm -de 5…8,4 Hz üzerinde panel
3 gn -de 8,4…150 Hz üzerinde panel

darbe dayanımı

15 gn için 11 ms
Ürün Dökümanları
TM3 Catalog Modicon Expansion I-O modules for Modicon M221 M241 - Katalog TM3 Modicon - Dijital I-O Modülleri - Donanım Kılavuzu TM3 Talimat Sayfası - Talimat Sayfası
