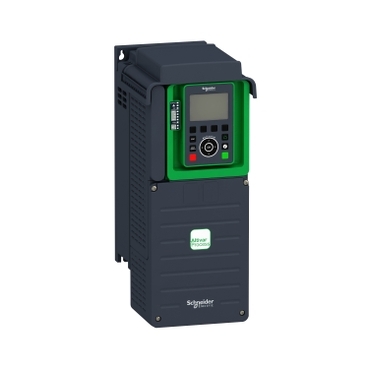

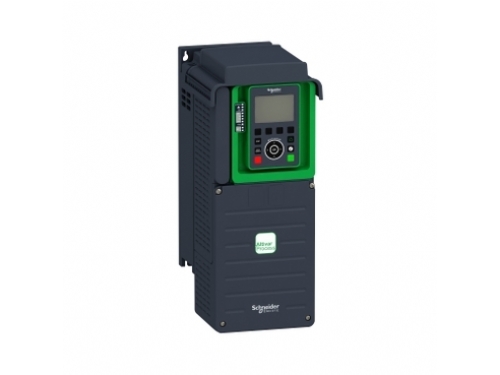

ATV930U75N4 ATVPROCESS HIZ KONTROL CİHAZI IP21 7,5KW 400V/480

Stok KoduATV930U75N4

Yeni
Ürün

İndirimli
Ürün

Kdv Hariç 29.297,59 + KDV

Kdv Dahil 35.157,11 83.707,40

Stokta var

Bu üründen Adet

SHİHLİN ELECTRİC

Beğen Fiyatı Düşünce Haber Ver Arkadaşıma Gönder Ürün Detaylarını Yazdır

Ürün Açıklaması

Ana

Ürün serisi	Altivar Process ATV900
Ürün ya da bileşen tipi	Değişken hızlı sürücü
Cihaz uygulaması	Endüstriyel uygulama
Ürün grubu	ATV930
Model	Standart tip With braking chopper
Ürün varış yeri	Asenkron motorlar Senkron motorlar
EMC filtresi	Entegreile 50 m motor kablosu maks 'e uygunEN/IEC 61800-3 kategori C2 Entegreile 150 m motor kablosu maks 'e uygunEN/IEC 61800-3 kategori C3
IP koruma derecesi	IP21 conforming to IEC 61800-5-1 IP21 conforming to IEC 60529
Koruma sınıfı	UL type 1 conforming to UL 508C
Soğutmanın tipi	Zorlamalı konveksiyon
Besleme frekansı	50...60 Hz +/- 5 %
Şebeke faz sayısı	3 phases
[Us] nominal besleme gerilimi	380...480 V - 15...10 %
Motor gücü kW	7,5 kW (normal şart) 5,5 kW (Ağır şart)
Motor gücü hp	10 hp normal şart 7,5 hp Ağır şart
Hat akımı	13,8 A -de 380 V (normal şart) 11,9 A -de 480 V (normal şart) 10,5 A -de 380 V (Ağır şart) 9,2 A -de 480 V (Ağır şart)
Muhtemel hat Isc	50 kA
Görünen güç	9,9 kVA -de 480 V (normal şart) 7,6 kVA -de 480 V (Ağır şart)
Sürekli çıkış akımı	16,5 A -de 4 kHz için normal şart 12,7 A -de 4 kHz için Ağır şart
Maksimum geçici akım	19,8 A süresince 60 s (normal şart) 19,1 A süresince 60 s (Ağır şart)
Asenkron motor kontrol profili	Değişken moment standardı Sabit tork standartı Optimum moment modu
Senkron motor kontrol profili	Sabit mıknatıslı motor Synchronous reluctance motor
Hız kontrol cihazı çıkış frekansı	0,1…599 Hz
Nominal anahtarlama frekansı	4 kHz
Anahtarlama frekansı	2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile
Güvenlik fonksiyonu	STO (güvenli tork kapatma) SIL 3
Number of preset speeds	16 önceden ayarlı hız
Haberleşme port protokolü	Ethernet/IP Modbus TCP Modbus seri
Option module	Yuva A: iletişim modülü için Profibus DP V1 Yuva A: iletişim modülü için Profinet Yuva A: iletişim modülü için DeviceNet Yuva A: iletişim modülü için EtherCAT Yuva A: iletişim modülü için CANopen daisy zinciri RJ45 Yuva A: iletişim modülü için CANopen SUB-D 9 Yuva A: iletişim modülü için CANopen vidalı terminaller Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü Yuva B: 5/12 V dijital enkoder arayüz modülü Yuva B: analog enkoder arayüz modülü Yuva B: çözücü enkoder arayüz modülü Iletişim modülü için Ethernet Powerlink

Tamamlayıcı

Çıkış gerilimi
Motor kayma kompanzasyonu	Bastırılabilir Ayarlanabilir Sürekli mıknatıslı motor yasasında bulunmaz Otomatik her türlü yük
Hızlanma ve yavaşlama rampaları	Linear adjustable separately from 0.01...9999 s
Durana kadar frenleme	DC enjeksiyon ile
Koruma tipi	Termal koruma: motor Güvenli tork kapatma: motor Motor fazı kesme: motor Termal koruma: sürücü Güvenli tork kapatma: sürücü Overheating: drive Çıkış fazları ve toprak arasındaki aşırı akım: sürücü Overload of output voltage: drive Short-circuit protection: drive Motor phase break: drive DC veriyolunda aşırı gerilimler: sürücü Hat besleme aşırı gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Hat besleme faz kaybı: sürücü Overspeed: drive Kontrol devresinde kesme: sürücü
Frekans çözünürlüğü	Ekran birimi: 0,1 Hz Analog input: 0.012/50 Hz
Elektrikli bağlantı	Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16 Hat tarafı: vidalı terminal 4...6 mm²/AWG 12...AWG 10 Motor: vidalı terminal 6...10 mm²/AWG 10...AWG 8 DC bus: screw terminal 4...6 mm²/AWG 12...AWG 10
Konnektörün tipi	2 RJ45 için Ethernet IP/Modbus TCP kontrol bloğunun üzerinde 1 RJ45 için Modbus seri kontrol bloğunun üzerinde
Fiziksel arayüz	2-wire RS 485 for Modbus serial
Iletim çerçevesi	RTU for Modbus serial
Iletim hızı	10/100 Mbit/s for Ethernet IP/Modbus TCP 4.8, 9.6, 19.2, 38.4 kbit/s for Modbus serial
Değiştirme modu	Half duplex, full duplex, autonegotiation Ethernet IP/Modbus TCP
Veri biçimi	8 bits, configurable odd, even or no parity for Modbus serial
Polarizasyon tipi	No impedance for Modbus serial
Adreslerin sayısı	1…247 for Modbus serial
Erişim yöntemi	Slave Modbus TCP
Besleme	External supply for digital inputs: 24 V DC (19…30 V), Internal supply for reference potentiometer (1 to 10 kOhm): 10.5 V DC +/- 5 %, Internal supply for digital inputs and STO: 24 V DC (21…27 V),
Yerel sinyalleme	Yerel diagnostik: 3 LED (tek/iki renkli) Dahili haberleşme durumu: 5 LED (iki renkli) Haberleşme modülü durumu: 2 LED (iki renkli) Gerilimin varlığı: 1 LED (kırmızı)
Genişlik	171 mm
Yükseklik	409 mm
Derinlik	236 mm
Ürün ağırlığı	7,7 kg
Analog giriş sayısı	3
Analog giriş tipi	AI1, AI2, AI3 software-configurable voltage: 0...10 V DC, impedance: 30 kOhm, resolution 12 bits AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
Dijital giriş sayısı	10
Dijital giriş tipi	DI1...DI8 programlanabilir, 24 V DC (DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (STOA, STOB safe torque off, 24 V DC ( 2.2 kOhm
Giriş uyumluluğu	DI1...DI8: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2 DI7, DI8: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68 STOA, STOB: discrete input level 1 PLC conforming to EN/IEC 61131-2
Dijital giriş lojiği	Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1) Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1) Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1) Positive logic (source) (STOA, STOB), < 5 V (state 0), > 11 V (state 1)
Analog çıkış sayısı	2
Analog çıkış tipi	Software-configurable voltage AQ1, AQ2: 0...10 V DC impedance 470 Ohm, resolution 10 bits Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit
Dijital çıkış sayısı	2
Dijital çıkış tipi	Lojik çıkış DQ+ 0…1 kHz Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz Lojik çıkış DQ- 0…1 kHz
Örnekleme süresi	2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş 5 ms +/- 1 ms (DI7, DI8) - darbe girişi 1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş 5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış
Doğruluk	+/- 0.6 % AI1, AI2, AI3 for a temperature variation 60 °C analog input +/- 1 % AQ1, AQ2 for a temperature variation 60 °C analog output
Doğrusallık hatası	AI1, AI2, AI3: +/- 0.15 % of maximum value for analog input AQ1, AQ2: +/- 0.2 % for analog output
Maksimum anahtarlama akımı	Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkış sayısı	3
Röle çıkış tipi	Configurable relay logic R1: fault relay NO/NC electrical durability 100000 cycles Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Yenileme süresi	Relay output (R1, R2, R3): 5 ms (+/- 0.5 ms)
Minimum anahtarlama akımı	Relay output R1, R2, R3: 5 mA at 24 V DC
Yalıtım	Güç ve kontrol arasındaki terminaller
Variable speed drive application selection	Mixer Food and beverage processing Konveyör Food and beverage processing Shredder Food and beverage processing Process crane Kaldırma Thruster Marine Winch Marine Press Malzeme işleme (tahta, seramik, taş, pvc, metal) Extruder Malzeme işleme (tahta, seramik, taş, pvc, metal) Diğer uygulamalar Mining mineral and metal Drilling rig Oil and gas Progressive cavity pump Oil and gas Rod pump Oil and gas Swapping pump Oil and gas Compressor for regasification Oil and gas Separator Oil and gas Diğer uygulamalar Oil and gas Separator Water and waste water
Güç araligi	7…11 kW at 380…440 V 3 phases 7…11 kW at 480…500 V 3 phases
Montaj tipi	Duvara monte

Ortam

Yalıtım direnci	> 1 MOhm 500 V DC for 1 minute to earth
Gürültü seviyesi	56 dB conforming to 86/188/EEC
W cinsinden güç dağılımı	Forced convection: 172 W at 380 V, switching frequency 4 kHz Natural convection: 44 W at 380 V, switching frequency 4 kHz
Titreşim direnci	1.5 mm peak to peak (f= 2…13 Hz) conforming to IEC 60068-2-6 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6
Darbe dayanımı	15 gn için 11 ms 'e uygunIEC 60068-2-27
Soğutma havası hacmi	103 m3/h
Çalışma konumu	Dikey +/- 10 derece
Maximum THDI
Elektromanyetik uyumluluk	Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6
Çevresel özellik	Chemical pollution resistance class 3C3 conforming to EN/IEC 60721-3-3 Dust pollution resistance class 3S3 conforming to EN/IEC 60721-3-3
Kirletme derecesi	2 'e uygunEN/IEC 61800-5-1
Bağıl nem	5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
Çalışma için ortam hava sıcaklığı	-15…50 °C (without derating) 50…60 °C (with derating factor)
Depolama ortam koşulları	-40…70 °C

GİRİŞ VOLTAJI

380 V

ÇIKIŞ GÜCÜ

3 KW - 7,5 KW

İNVERTÖR TİPİ

BASİT PROJELER KONVEYÖR MAKİNE PROSES AĞIR ŞART MAKİNE PROSES AĞIR ŞART PROSES

HABERLEŞME

MODBUS RTU MODBUS TCP/IP ETHERNET TCP/IP

FRENLEME DİRENCİ

BAĞLANABİLİR

Ürün Dökümanları

ATV900 Baslangıc - Baslangıc ATV900 VAriable Speed Drive Catalog - Katalog
