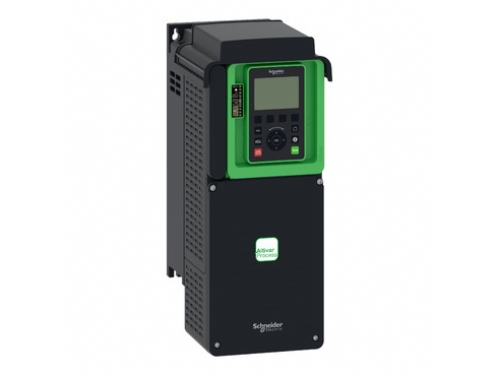

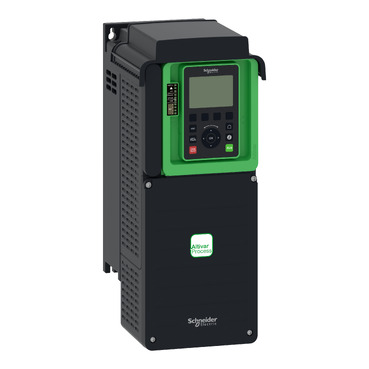

ATV630U75N4 ATVPROCESS HIZ KONTROL CİHAZI IP00 630-7,5 KW-400V

Stok KoduATV630U75N4

Yeni
Ürün

İndirimli
Ürün

Kdv Hariç 29.137,00 + KDV

Kdv Dahil 34.964,40 83.248,56

Stokta var

Bu üründen Adet

Beğen Fiyatı Düşünce Haber Ver Arkadaşıma Gönder Ürün Detaylarını Yazdır

Ürün Açıklaması

Ana

Ürün serisi	Altivar Process ATV600
Ürün ya da bileşen tipi	Değişken hızlı sürücü
Ürüne özel uygulama	Proses ve altyapı
Ürün grubu	ATV630
Model	Standart tip
Ürün varış yeri	Senkron motorlar Asenkron motorlar
EMC filtresi	Entegreile 50 m motor kablosu maks 'e uygunEN/IEC 61800-3 kategori C2 Entegreile 150 m motor kablosu maks 'e uygunEN/IEC 61800-3 kategori C3
IP koruma derecesi	IP21 'e uygunIEC 61800-5-1 IP21 conforming to IEC 60529
Koruma sınıfı	UL type 1 conforming to UL 508C
Soğutmanın tipi	Zorlamalı konveksiyon
Besleme frekansı	50...60 Hz - 5...5 %
[Us] nominal besleme gerilimi	380...480 V - 15...10 %
Motor gücü kW	7,5 kW (normal şart) 5,5 kW (Ağır şart)
Motor gücü hp	10 hp normal şart 7,5 hp Ağır şart
Hat akımı	13,8 A -de 380 V (normal şart) 11,9 A -de 480 V (normal şart) 10,5 A -de 380 V (Ağır şart) 9,2 A -de 480 V (Ağır şart)
Muhtemel hat Isc	50 kA
Görünen güç	9,9 kVA -de 480 V (normal şart) 7,6 kVA -de 480 V (Ağır şart)
Sürekli çıkış akımı	16,5 A -de 4 kHz için normal şart 12,7 A -de 4 kHz için Ağır şart
Maksimum geçici akım	18.2 A during 60 s (normal duty) 19,1 A süresince 60 s (Ağır şart)
Asenkron motor kontrol profili	Değişken moment standardı Optimum moment modu Sabit tork standartı
Senkron motor kontrol profili	Sabit mıknatıslı motor Synchronous reluctance motor
Output frequency	0,0001…0,5 kHz
Hız kontrol cihazı çıkış frekansı	0,1…599 Hz
Nominal anahtarlama frekansı	4 kHz
Anahtarlama frekansı	2...12 kHz adjustable 4...12 kHz with derating factor
Güvenlik fonksiyonu	STO (güvenli tork kapatma) SIL 3
Dijital giriş lojiği	16 önceden ayarlı hız
Haberleşme port protokolü	Ethernet Modbus seri Modbus TCP
Seçenek kartı	Slot A: communication module, Profibus DP V1 Slot A: communication module, Profinet Slot A: communication module, DeviceNet Slot A: communication module, Modbus TCP/EtherNet/IP Slot A: communication module, CANopen daisy chain RJ45 Slot A: communication module, CANopen SUB-D 9 Slot A: communication module, CANopen screw terminals Slot A/slot B: digital and analog I/O extension module Slot A/slot B: output relay extension module Slot A: communication module, Ethernet IP/Modbus TCP/MD-Link Communication module, BACnet MS/TP Communication module, Ethernet Powerlink

Tamamlayıcı

Montaj tipi	Duvara monte
Çıkış gerilimi
Izin verilebilir geçici akım güçlendirmesi	1.1 x In during 60 s (normal duty) 1.5 x In during 60 s (heavy duty)
Motor kayma kompanzasyonu	Sürekli mıknatıslı motor yasasında bulunmaz Bastırılabilir Otomatik her türlü yük Ayarlanabilir
Hızlanma ve yavaşlama rampaları	Linear adjustable separately from 0.01...9999 s
Durana kadar frenleme	DC enjeksiyon ile
Koruma tipi	Termal koruma: motor Güvenli tork kapatma: motor Motor fazı kesme: motor Termal koruma: sürücü Güvenli tork kapatma: sürücü Overheating: drive Çıkış fazları ve toprak arasındaki aşırı akım: sürücü Overload of output voltage: drive Short-circuit protection: drive Motor phase break: drive DC veriyolunda aşırı gerilimler: sürücü Hat besleme aşırı gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Hat besleme faz kaybı: sürücü Overspeed: drive Kontrol devresinde kesme: sürücü
Frekans çözünürlüğü	Ekran birimi: 0,1 Hz Analog input: 0.012/50 Hz
Elektrikli bağlantı	Kontrol: çıkarılabilir vidalı terminaller 0,5...1,5 mm²/AWG 20...AWG 16 Motor: vidalı terminal 6...10 mm²/AWG 10...AWG 8 Line side: screw terminal 4...6 mm²/AWG 12...AWG10
Konnektörün tipi	RJ45 (on the remote graphic terminal) for Ethernet/Modbus TCP RJ45 (on the remote graphic terminal) for Modbus serial
Değiştirme modu	Half duplex, full duplex, autonegotiation Ethernet/Modbus TCP
Adreslerin sayısı	1…247 for Modbus serial
Erişim yöntemi	Slave Modbus TCP
Besleme	External supply for digital inputs: 24 V DC (19…30 V), Internal supply for reference potentiometer (1 to 10 kOhm): 10.5 V DC +/- 5 %, Internal supply for digital inputs and STO: 24 V DC (21…27 V),
Yerel sinyalleme	3 LEDs for local diagnostic 3 LEDs (dual colour) for embedded communication status 4 LEDs (dual colour) for communication module status 1 LED (red) for presence of voltage
Genişlik	171 mm
Yükseklik	409 mm
Derinlik	233 mm
Ürün ağırlığı	7,7 kg
Analog giriş sayısı	3
Analog giriş tipi	AI1, AI2, AI3 software-configurable voltage: 0...10 V DC, impedance: 30 kOhm, resolution 12 bits AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
Dijital giriş sayısı	8
Dijital giriş tipi	DI1...DI6 programmable, 24 V DC (DI5, DI6 programmable as pulse input: 0…30 kHz, 24 V DC (STOA, STOB safe torque off, 24 V DC ( 2.2 kOhm
Giriş uyumluluğu	DI1...DI6: discrete input level 1 PLC conforming to EN/IEC 61131-2 DI5, DI6: discrete input level 1 PLC conforming to IEC 65A-68 STOA, STOB: discrete input level 1 PLC conforming to EN/IEC 61131-2
Dijital giriş lojiği	Positive logic (source) (DI1...DI6), < 5 V (state 0), > 11 V (state 1) Negative logic (sink) (DI1...DI6), > 16 V (state 0), < 10 V (state 1) Positive logic (source) (DI5, DI6), < 0.6 V (state 0), > 2.5 V (state 1) Positive logic (source) (STOA, STOB), < 5 V (state 0), > 11 V (state 1)
Analog çıkış sayısı	2
Analog çıkış tipi	Software-configurable voltage AO1, AO2: 0...10 V DC impedance 470 Ohm, resolution 10 bits Software-configurable current AO1, AO2: 0...20 mA, resolution 10 bits
Örnekleme süresi	2 ms +/- 0.5 ms (DI1...DI4) - discrete input 5 ms +/- 1 ms (DI5, DI6) - discrete input 5 ms +/- 0.1 ms (AI1, AI2, AI3) - analog input 10 ms +/- 1 ms (AO1) - analog output
Doğruluk	+/- 0.6 % AI1, AI2, AI3 for a temperature variation 60 °C analog input +/- 1 % AO1, AO2 for a temperature variation 60 °C analog output
Doğrusallık hatası	AI1, AI2, AI3: +/- 0.15 % of maximum value for analog input AO1, AO2: +/- 0.2 % for analog output
Röle çıkış sayısı	3
Röle çıkış tipi	Configurable relay logic R1: fault relay NO/NC electrical durability 100000 cycles Configurable relay logic R2: sequence relay NO electrical durability 100000 cycles Configurable relay logic R3: sequence relay NO electrical durability 100000 cycles
Yenileme süresi	Relay output (R1, R2, R3): 5 ms (+/- 0.5 ms)
Minimum anahtarlama akımı	Relay output R1, R2, R3: 5 mA at 24 V DC
Maksimum anahtarlama akımı	Relay output R1, R2, R3 on resistive load, cos phi = 1: 3 A at 250 V AC Relay output R1, R2, R3 on resistive load, cos phi = 1: 3 A at 30 V DC Relay output R1, R2, R3 on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 250 V AC Relay output R1, R2, R3 on inductive load, cos phi = 0.4 and L/R = 7 ms: 2 A at 30 V DC
Yalıtım	Güç ve kontrol arasındaki terminaller
Variable speed drive application selection	Compressor centrifugal Building - HVAC Diğer uygulamalar Food and beverage processing Fan Mining mineral and metal Pump Mining mineral and metal Fan Oil and gas Diğer uygulamalar Water and waste water Screw compressor Building - HVAC Pump Food and beverage processing Fan Food and beverage processing Atomization Food and beverage processing Electro submersible pump (ESP) Oil and gas Water injection pump Oil and gas Jet fuel pump Oil and gas Compressor for refinery Oil and gas Centrifuge pump Water and waste water Positive displacement pump Water and waste water Electro submersible pump (ESP) Water and waste water Screw pump Water and waste water Lobe compressor Water and waste water Screw compressor Water and waste water Compressor centrifugal Water and waste water Fan Water and waste water Konveyör Water and waste water Mixer Water and waste water
Motor power range AC-3	7…11 kW at 380…440 V 3 phases 7…11 kW at 480…500 V 3 phases

Ortam

Yalıtım direnci	> 1 MOhm 500 V DC for 1 minute to earth
Gürültü seviyesi	56 dB conforming to 86/188/EEC
W cinsinden güç dağılımı	Natural convection: 172 W at 380 V, switching frequency 4 kHz Forced convection: 44 W at 380 V, switching frequency 4 kHz
Soğutma havası hacmi	103 m3/h
Çalışma konumu	Dikey +/- 10 derece
Maximum THDI
Elektromanyetik uyumluluk	Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6
Kirletme derecesi	2 'e uygunEN/IEC 61800-5-1
Titreşim direnci	1.5 mm peak to peak (f= 2…13 Hz) conforming to IEC 60068-2-6 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6
Darbe dayanımı	15 gn için 11 ms 'e uygunIEC 60068-2-27
Bağıl nem	5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
Çalışma için ortam hava sıcaklığı	-15…50 °C (without derating) 50…60 °C (with derating factor)
Depolama ortam koşulları	-40…70 °C
Çalışma yüksekliği	1000...4800 m with current derating 1 % per 100 m
Standartlar	UL 508C EN/IEC 61800-3 Environment 1 category C2 EN/IEC 61800-3 Environment 2 category C3 EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1
Ürün sertifikaları	DNV-GL ATEX INERIS UL ATEX zone 2/22 CSA TÜV
İşaretleme	CE

Packing Units

Birim paket türü 1	PCE
Paketteki birim sayısı	1

GİRİŞ VOLTAJI

380 V

ÇIKIŞ GÜCÜ

3 KW - 7,5 KW

İNVERTÖR TİPİ

BASİT PROJELER FAN POMPA AĞIR ŞART FAN POMPA

HABERLEŞME

MODBUS RTU MODBUS TCP/IP ETHERNET TCP/IP

FRENLEME DİRENCİ

BAĞLANAMAZ !

Ürün Dökümanları

ATV600 Programlama Kılavuzu - Programlama Kılavuzu ATV630, ATV650 - Kurulum Kılavuzu ATV630, ATV650 ile Baslangıc - Baslangıc
